01

什么是鋼化玻璃、半鋼化玻璃？

它們有哪些特點？

鋼化玻璃：通過加熱并急冷處理玻璃，使玻璃表面呈現(xiàn)均勻的壓應力、內(nèi)部呈現(xiàn)均勻的張應力，從而使玻璃的柔韌性更好、強度增加數(shù)倍。形象的說，鋼化玻璃的上下表面就像往中間收縮的彈簧網(wǎng)，而內(nèi)部中間層則像往外張的彈簧網(wǎng)，在玻璃彎曲時外表面的彈簧被拉伸開，這樣它就能彎曲更大的弧度而不斷裂，這就是韌性和強度的來源。若因某種原因破壞了這個張、拉平衡的網(wǎng)鋼化玻璃就會解體破裂成碎小的顆粒。

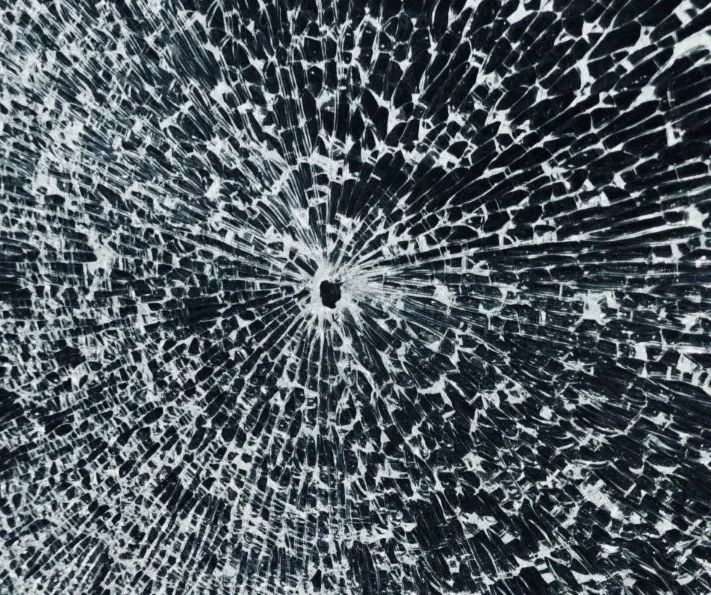

鋼化玻璃外力敲碎后

鋼化玻璃具有以下特點

安全性：鋼化玻璃的強度是普通玻璃的3-4倍，破碎后呈小顆粒狀，可將玻璃破碎后墜落或飛濺造成的破壞性降至最小，因此屬于安全玻璃。

熱穩(wěn)定性：鋼化玻璃具有很好的熱穩(wěn)定性，在同一片玻璃上可存在200℃的溫度差而不產(chǎn)生熱炸裂。

缺點：存在自爆現(xiàn)象，既鋼化玻璃在自然放置狀態(tài)破裂的現(xiàn)象，同時鋼化加工過程會影響玻璃的平整度。

半鋼化玻璃：是介于普通玻璃與鋼化玻璃之間的品種，它的強度是普通玻璃的2倍左右，破碎后碎片較大，因此不屬于安全玻璃。

半鋼化玻璃破碎后

半鋼化玻璃破碎的裂紋不會相交，雖不屬于安全玻璃但四邊夾持安裝時即便破裂每一塊碎片都被邊部固定著，因此仍具有一定的安全性；其熱穩(wěn)定性弱于鋼化玻璃，可耐100℃的溫度差而不產(chǎn)生熱炸裂；最大的優(yōu)點是不存在自爆的缺陷。

需要注意的是，8mm以下厚度的玻璃才能加工成半鋼化玻璃，12mm以上厚的玻璃很難加工成半鋼化玻璃。

02

什么是鋼化玻璃自爆？

鋼化玻璃自爆率是多少？

鋼化玻璃自爆是指在無外力作用下因玻璃內(nèi)部應力而引發(fā)的炸裂，導致自爆的主要原因是玻璃中的硫化鎳（NiS）晶體在變相時體積增大或硬質硅晶體膨脹，使張應力大于拉應力，破壞了張、拉的平衡力導致玻璃破碎。自爆后有明顯“蝴蝶斑”跡象。

鋼化玻璃自爆后

由于現(xiàn)有浮法玻璃生產(chǎn)線的在線檢測設備無法測出粒度數(shù)微米的硫化鎳或硬質硅晶體，因此不可預知自爆，所以自爆稱為鋼化玻璃的固有屬性或缺陷。

自爆率是事后統(tǒng)計的數(shù)據(jù)，無科學依據(jù)僅具有商業(yè)意義。根據(jù)大數(shù)據(jù)通過玻璃材料中所含雜質的數(shù)量推斷玻璃的自爆率是科學合理的。

多年累計的統(tǒng)計結果顯示大約4-8噸玻璃中可能會含有一粒能致鋼化玻璃破碎的NiS，取平均值6噸含一粒雜質計算，按幕墻常用的玻璃尺寸為6mm厚、1.2m*2.6m規(guī)格計算，每1000片玻璃重約47噸，這些玻璃中就可能含有8粒能導致自爆的NiS晶體，可推斷出這種規(guī)格鋼化玻璃的自爆率大約為0.8%。玻璃越厚、尺寸越大，NiS或硬質雜質含量越多，因此自爆率也越高，假設一片鋼化玻璃6噸重，估計它肯定會自爆，當然也沒有這么大尺寸的玻璃。

03

什么是均質鋼化玻璃？

它有什么優(yōu)點？

均質鋼化玻璃是對鋼化玻璃做均質處理后的產(chǎn)品，目前已有該產(chǎn)品的國家標準。均質處理工藝是將鋼化玻璃置于均質爐內(nèi)，保持不高于1.5℃/min的升溫速率，持續(xù)升溫至298℃左右保持數(shù)小時，促使鋼化玻璃內(nèi)部的NiS變相或硬質雜質膨脹引發(fā)玻璃破碎，待逐漸冷后取出完好的玻璃，這個過程也被形象地稱為引爆處理。

國際上均質處理的工藝歷史不長，還沒有累積足夠的數(shù)據(jù)準確預見處理后的自爆率，但從國內(nèi)外已有的案例來看，常規(guī)尺寸玻璃的自爆率小于0.1%是完全可以保證的。需要注意的是，目前的技術手段無法檢測鋼化玻璃是否經(jīng)過均質處理，最有效的方式是要求廠家提供均質曲線或者派人到工廠監(jiān)督均質鋼化玻璃的生產(chǎn)。
